Масштаб. Условные знаки. План города Краснодара

Масштаб - величина, показывающая, во сколько раз местность уменьшена, чтобы произвести ее изображение на плане или карте.



Различают 3 вида масштаба:
1. Численный
2. Именованный
3. Линейный

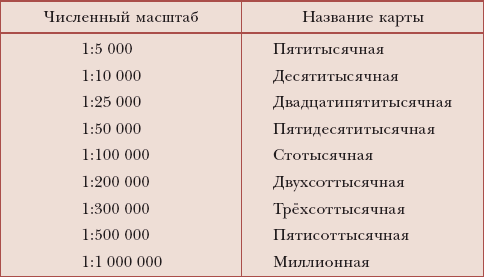

Если масштаб карты 1:100 000 (читается, как 1 к ста тысячам), то карта - стотысячная.





Чтобы перевести численный масштаб в именованный, надо число, стоящее после знака деления разделить на 100 000. Например, 1:250 000. Число 250 000 делим на 100 000, получаем: в в 1 см 2,5 км.

Или для более легкого перевода численного масштаба в именованный нужно посчитать, на сколько нулей кончается число в знаменателе. Например, в масштабе 1 : 500 000 в знаменателе после цифры 5 находится пять нулей.
Если после цифры в знаменателе пять и более нулей, то, закрыв (пальцем, авторучкой или просто зачеркнув) пять нулей, получим число километров на местности, соответствующее 1 сантиметру на карте. Пример для масштаба 1 : 500 000. В знаменателе после цифры — пять нулей, закрыв их, получим для именованного масштаба: в 1 см на карте 5 километров на местности.
Если после цифры в знаменателе менее пяти нулей, то, закрыв два нуля, получим число метров на местности, соответствующее 1 сантиметру на карте. Если, например, в знаменателе масштаба 1 : 10 000 закроем два нуля, получим: в 1 см — 100 м.

Для обозначения объектов на планах местности и картах применяют условные знаки.

ЗАДАНИЕ
Условные знаки, представленные ниже, надо выучить и переписать в тетрадь.




Условные знаки обозначаются сбоку от плана или карты. Место, где они записаны называется легендой карты (плана)

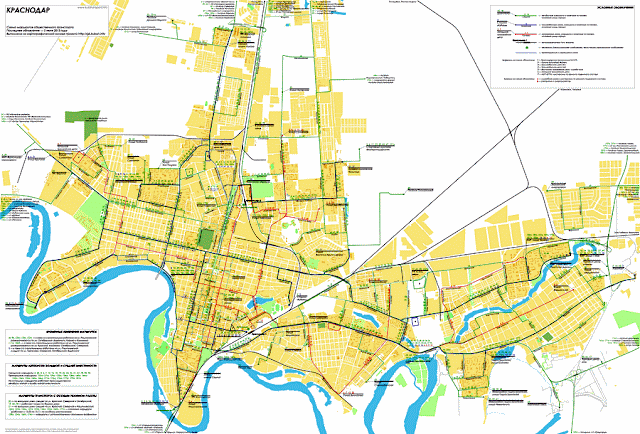

План Краснодара



Задания для письменного выполнения (в тетради)

Задание 1. Переведите численный масштаб карты в именованный:
а) 1 : 200 000
б) 1 : 10 000 000
в) 1 : 25 000

Задание 2. Переведите именованный масштаб в численный:
а) в 1 см — 500 м
б) в 1 см — 10 км
в) в 1 см — 250 км

Задание 3. Определите расстояние между пунктами по физической карте России в атласе 6-го класса:
а) Москва и Мурманск
б) гора Нaродная (Уральские горы) и гора Белуха (горы Алтай)
в) мыс Дежнева (Чукотский полуостров) и мыс Лопатка (полуостров Камчатка)

Задание 4. На карте с масштабом   1:150000   расстояние между деревней и станцией равно 2,8 см. Найти расстояние между ними на местности.


ЭТО ИНТЕРЕСНО

История про карту в масштабе 1 : 1
Жил-был Капризный Король. Однажды он объехал своё королевство и увидел, как велика и прекрасна его земля. Он увидел извилистые реки, огромные озёра, высокие горы и чудесные города. Он возгордился своими владениями и захотел, чтобы весь мир узнал о них. И вот, Капризный Король приказал картографам создать карту королевства. Картографы трудились целый год и, наконец, преподнесли Королю замечательную карту, на которой были обозначены все горные гряды, крупные города и большие озёра и реки.
Однако Капризный Король остался недоволен. Он хотел видеть на карте не только очертания горных цепей, но и изображение каждой горной вершины. Не только крупные города, но и мелкие, и селения. Он хотел видеть небольшие речки, впадающие в реки.
Картографы вновь принялись за работу, трудились много лет и нарисовали другую карту, размером в два раза больше предыдущей. Но теперь Король пожелал, чтобы на карте были видны перевалы между горными вершинами, маленькие озерца в лесах, ручейки, крестьянские домики на окраине селений. Картографы рисовали все новые и новые карты.
Капризный Король умер, так и не дождавшись окончания работы. Наследники один за другим вступали на трон и умирали в свою очередь, а карта все составлялась и составлялась. Каждый король нанимал новых картографов для составления карты королевства, но всякий раз оставался недоволен плодами труда, находя карту недостаточно подробной.
Наконец картографы нарисовали Невероятную карту. Карта изображала всё королевство в мельчайших подробностях — и была точно такого же размера, как само королевство. Теперь уже никто не мог найти различия между картой и королевством.
Где же собирались хранить Капризные Короли свою замечательную карту? Ларца для такой карты не хватит. Понадобится огромное помещение вроде ангара, и в нем карта будет лежать во много слоев. Только нужна ли такая карта? Ведь карта в натуральную величину может быть с успехом заменена самой местностью.
Зависимость детальности карт от масштаба
Если вам доводилось летать на самолётах, то вы наверняка помните, как в начале полёта, когда самолёт только отрывается от земли, под ним проплывают очертания аэропорта, домов, скверов. Но чем выше поднимается он в воздух, тем меньше подробностей видно в иллюминатор, но зато шире становится пространство, открывающееся взгляду. Так же изменяется детальность карт при уменьшении масштаба.
На крупномасштабных картах, где в 1 см площади умещается не больше 500 м земного пространства, небольшая территория изображена очень подробно.
На мелкомасштабных картах, где в 1 см укладывается до нескольких тысяч километров, показаны огромные площади Земли, но с небольшим количеством подробностей. Необходимы и те и другие карты, в зависимости от их назначения.
Если вам интересно, над какими странами вы пролетите, отправляясь из Москвы в Мельбурн, надо открыть мелкомасштабную карту, а отправляясь в лес по грибы или с друзьями в поход, надо взять с собой крупномасштабную карту, чтобы не заблудиться.
